產品展示

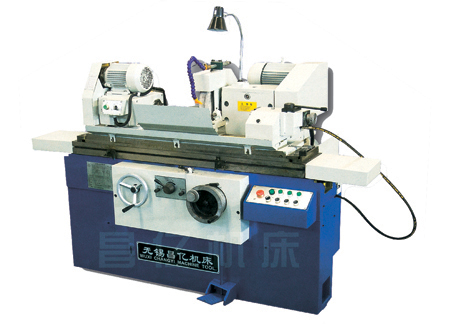

M1420B型 外圓磨床
●本機床為內外圓磨床，適合于圓柱形或圓錐形工件的外圓，外端面及內孔磨削，特別是各種軸承類零件的加工。
●本機床工作臺縱向移動有液壓和手動兩種方式，砂輪架和頭架可回轉，外圓砂輪采用直徑400mm，提高了磨削效率和砂輪使用壽命。
●頭架可移動，砂輪架可實現微量進給，液壓系統采用低噪音專用油泵，供油平穩，工作臺液壓往復具有換向功能，提高切入磨削工件時的表面光潔度。
技術參數
|
主要技術參數 |
型號 | M1420B型 | |
|
規格 |
500 750 |
||
|
中心高（mm） |
125 |
||
|
距（mm） |
520/770 |
||
|
做大工件回轉直徑（mm） |
Ф250 |
||
|
磨削長度（mm） |
500/750 |
||
|
外圓磨削范圍（mm） |
Ф8-ф200 |
||
|
內孔磨削范圍（mm） |
孔徑ф13-ф100 深度150 |
||
|
工件重量（kg） |
50 |
||
|
工作臺轉動范圍（mm） |
-3°+7° |
||
|
外圓砂輪尺寸（mm） |
Ф400×40×ф203 |
||
|
砂輪大線速度（m/s） |
35 |
||
|
頭架、尾架錐孔（莫氏號） |
4#or3# |
||
|
電機總容量（kw） |
5.8 |
||
|
機床重量（kg） |
2100/2200 |
||
|
機床外形尺寸（mm） |
2200(2700)×（3100）×1600×1500 |
||
|
工作精度 |
磨削試件的精度 |
圓度（mm） |
0.0015 |
|
圓柱度（mm） |
0.005 |
||
|
卡盤上磨削試件的精度 |
圓度（mm） |
0.0025 |
|
|
粗糙度（μm） |
Ra≤0.32 |
||
|
卡盤上磨削內孔的精度 |
圓度（mm） |
0.0025 |
|
|
粗糙度（μm） |
Ra≤0.63 |
||
|
